ASL Серия Твердотельные релейные клеммные блоки (безвинтовые)

Твердотельные релейные клеммные блоки серии ASL позволяют легко переключать режимы NPN и PNP входных цепей с общим выводом посредством перемычки. Благодаря перемычкам блоки можно использовать как в конфигурации с независимыми выходами, так и в конфигурации с выходами с общим выводом. Безвинтовые клеммы втычного типа позволяют легко подключать провода и обеспечивают надежное соединение.

Просмотр модели Файлы для скачивания Найти дистрибьюторов Добавить к списку устройств, вызвавших интерес CAD Загрузки

Основные характеристики

[Стандартные характеристики]

Переключение между конфигурацией с независимыми выходами и конфигурацией с общим выходом цепи нагрузки осуществляется с помощью перемычек
Удобное подключение и надежное соединение с помощью безвинтовых втычных контактов
Индикатор рабочего состояния (синий СИД)

[Блок из 1 реле]

Реализация общего входа питания с использованием перемычки
Способ крепления на DIN-рейку
Поддерживаемые ТТР: [Panasonic] AQZ202D, AQG12124, AQG22124
: [Omron] 3GMC-202P
: [Fujitsu] SN-24A01C

[Блок из 4 реле]

Переключение между режимами входов NPN и PNP осуществляется с помощью перемычки
Защитная крышка твердотельного реле
Твердотельное реле легко снимается с помощью рычага
Способ крепления на DIN-рейку
Поддерживаемые ТТР: [Panasonic] AQZ202D, AQG12124
: [Fujitsu] SN-24A01C

[Блок из 16 реле]

Защитная крышка твердотельного реле

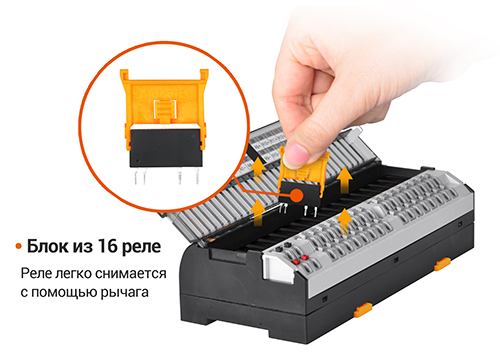

Твердотельное реле легко снимается с помощью рычага
Монтаж на DIN-рейку или винтовое крепление
Поддерживаемые ТТР: [Panasonic] AQZ202D

Переключение режима входа NPN/PNP (блок из 4 реле)
Переключение между конфигурацией с независимыми выходами и конфигурацией с выходами с общим выводом
Удобное подключение проводов с помощью безвинтовых клемм втычного типа
Индикатор состояния
Винтовое крепление
Монтаж на DIN-рейку

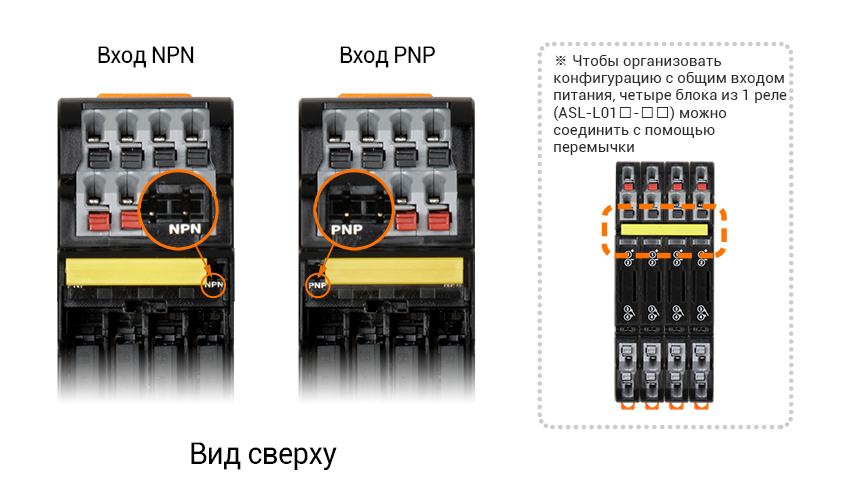

Выбор режима входа (NPN, PNP) с помощью перемычки (блоки с 4 реле)

Переключение между вариантами входа NPN и PNP путем изменения положения перемычки (влево / вправо) для гибкого использования в различных приложениях.

приблизить

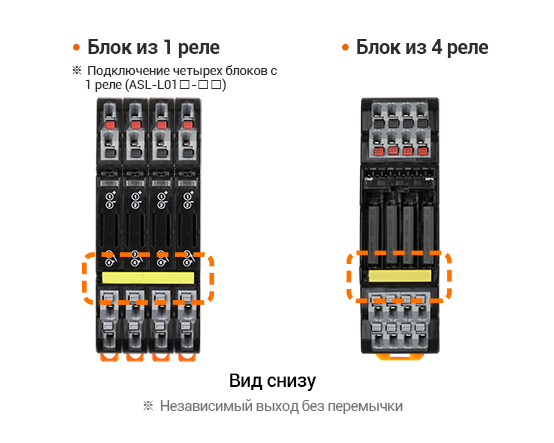

Переключение между конфигурацией с независимыми выходами и конфигурацией с выходами с общим выводом

Переключение между независимыми и общими параметрами вывода с помощью перемычек для гибкого использования в различных приложениях.

Удобное подключение и надежное соединение с помощью безвинтовых втычных контактов

Безвинтовые втычные соединения обладают повышенной устойчивостью к вибрации и сохраняют надежность в течение длительного срока эксплуатации. Простая процедура подключения позволяет сократить время монтажа.
