ABL Серия Релейный клеммный блок

Благодаря применению безвинтовых вставных соединений релейные клеммные блоки серии ABL отличаются удобством подключения и надежностью соединений. Благодаря перемычкам блоки можно использовать как в конфигурации с независимыми выходами, так и в конфигурации выходов с общей точкой. Блоки серии ABL доступны в исполнении с 1 каналом (реле), 4 каналами (реле) и 16 каналами.

Просмотр модели Файлы для скачивания Найти дистрибьюторов Добавить к списку устройств, вызвавших интерес CAD Загрузки

Основные характеристики

Линейка изделий пополнилась новой моделью блока с 1 реле (ABL-L01□-□□)

Стандартные характеристики

Переключение независимых выходов в конфигурацию с общим выходом нагрузки и наоборот осуществляется с помощью перемычек
Удобное подключение и надежный электрический контакт за счет безвинтового втычного соединения
Индикатор рабочего состояния (синий светодиод)

Блок из 1 реле

Номинальный ток нагрузки: 3 А
Предусмотрена возможность организации общего выхода питания с использованием перемычки
Монтаж на DIN-рейку
Поддерживаемые типы реле: [Fujitsu] NYP24W-K, [Panasonic] PA1a-24V

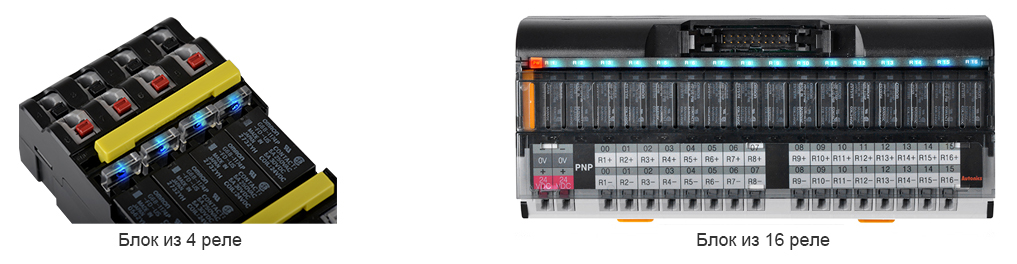

Блок из 4 реле

Номинальный ток нагрузки: 5 А
Выбор типа входа (NPN или PNP) осуществляется с помощью перемычки
Реле легко снимается с помощью рычага
Блок комплектуется крышкой для защиты реле
Монтаж на DIN-рейку или с помощью болтов
Поддерживаемые типы реле: [Fujitsu] NYP24W-K, [Panasonic] PQ1a-24V, [OMRON] G6B-1174P-FD-US

Блок из 16 реле

Номинальный ток нагрузки: 3 А
Реле легко снимается с помощью выталкивающего зажима
Блок комплектуется крышкой для защиты реле
Монтаж на DIN-рейку
Поддерживаемые типы реле: [OMRON] G6B-1174P-FD-US

Вход NPN/PNP по выбору(4-пин)
Переключение между общим и независимым выходом
Безвинтовое, вставное соединение
Индикатор работы
Монтаж на винты
Монтаж на DIN-рейку

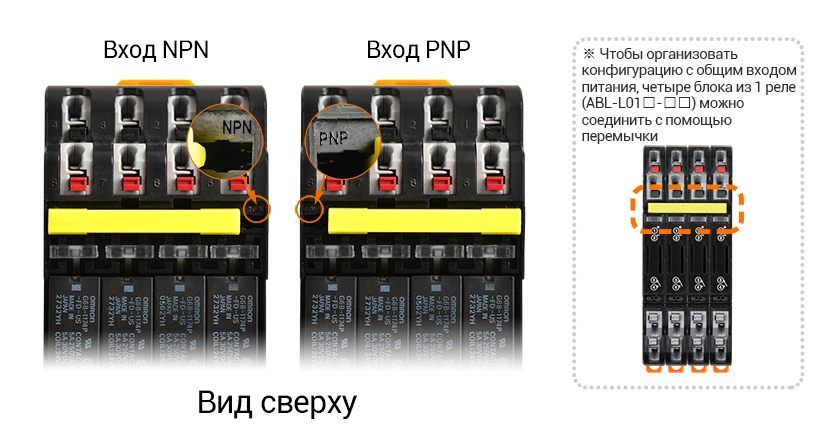

Выбор типа входа (NPN, PNP) с помощью перемычки (блоки с 4 реле)

Переключение между входами NPN и PNP путем изменения положения перемычки (влево/вправо) для гибкого использования в различных приложениях.

приблизить

Переключение между независимым и общим выходом

Переключение между независимыми и общими параметрами вывода с помощью перемычек для гибкого использования в различных приложениях.

Простая и удобная замена реле

приблизить

Удобное подключение и надежное соединение с помощью безвинтовых втычных контактов

Безвинтовые втычные соединения обладают повышенной устойчивостью к вибрации и сохраняют надежность в течении длительного срока эксплуатации. Простая процедура подключения позволяет сократить время монтажа.
