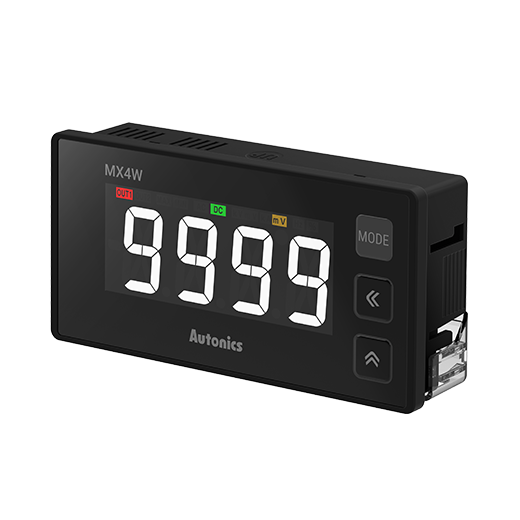

MX4W-V-F1 - Цифровые панельные измерительные приборы с ЖК-дисплеем
* изображения могут отличаться
MX4W-V-F1
- Способ отображения : 12 сегментный (область отображения результатов измерения: белая, высота символов: 19 мм), другие части дисплея (красная, зеленая, желтая, модель индикатора: белый) ЖК-дисплей
- Высота символа : 19 мм
- Макс. отображаемый диапазон : От -9999 до 9999 (4 разряда)
- Тип входа : Напряжение постоянного токаНапряжение переменного тока, частота
- Тип входа : DC ±500mV, ±200mV, ±50mV, ±20V, ±5V, 1-5V, ±2 В, ±500V, ±200V, ±50V, AC 0-500mV, 0-200mV, 0-50mV, 0-20V, 0-5V, 0-2V, 0-500V, 0-200V, 0-110V, 0-50V
- Напряжение питания : 24-240 В перем. тока, 24-240 В пост. Тока @(=)
- Температура окружающей среды : -10…+50℃, при хранении: -20…+60℃
- Масса : Брутто ~100г (Нетто ~77г)
Лист технических данных Печать
| Способ отображения | 12 сегментный (область отображения результатов измерения: белая, высота символов: 19 мм), другие части дисплея (красная, зеленая, желтая, модель индикатора: белый) ЖК-дисплей |
|---|---|
| Высота символа | 19 мм |
| Макс. отображаемый диапазон | От -9999 до 9999 (4 разряда) |
| Тип входа | Напряжение постоянного токаНапряжение переменного тока, частота |
| Тип входа | DC ±500mV, ±200mV, ±50mV, ±20V, ±5V, 1-5V, ±2 В, ±500V, ±200V, ±50V, AC 0-500mV, 0-200mV, 0-50mV, 0-20V, 0-5V, 0-2V, 0-500V, 0-200V, 0-110V, 0-50V |
| Измерение на переменном токе | Выбор способа измерения: среднеквадратичное/среднее значение |
| Отображение коэффициента мощности | Отображение коэффициента мощности доступно, когда тип входа DC. |
| Напряжение питания | 24-240 В перем. тока, 24-240 В пост. Тока @(=) |
| Уровень выходного сигнала на главном выходе (сравнительное значение) | Выход NPN с открытым коллектором |
| Макс. допустимое значение входа | • Вход постоянного тока: прибл. от -110 до 110% каждого диапазона измерительного входа (когда не используется минусовой вход: от -10 до 110%)• Вход переменного тока: прибл. 110% каждого диапазона измерительного входа |
| Точность отображения данных | 23℃ ±5℃- вход DC: ±0.1% полн. шкала ±2 деление, вход AC: ±0.3%, полн. шкала ±3 деление; Подключение при токе на входе 5А, ±0.3%, полн. шкала ±3 деление0…+50℃ - Вход AC/DC: ±0.5% полн. шкала ±3деление; Подключение при токе на входе 5А, ±1%, полн. шкала ±3 деление |
| Цикл отображения | От 0.2 до 5.0 сек (с шагом 0.1 сек) |
| Температура окружающей среды | -10…+50℃, при хранении: -20…+60℃ |
| Влажность окружающей среды | Относительная влажность 35-85%, при хранении: 35-85% |
| Степень защиты | IP54 (передняя панель, стандарт МЭК) |
| Масса | Брутто ~100г (Нетто ~77г) |
※Отображение: При эксплуатации устройства в условиях низких температур (ниже 0°С) скорость реакции дисплея снижается из-за характеристик ЖК-дисплея. Выход управления работает в штатном режиме.※Выход уставки: модель индикатора (MX4W-□-FN) не имеет этой функции.※Функция измерения параметров цепей переменного тока и функция измерения частоты доступны только для измерительного входа переменного тока.※Вес указан с учетом веса упаковки. В скобках указан вес устройства без упаковки.※Условия окружающей среды указываются для условий без замерзания или конденсации.
