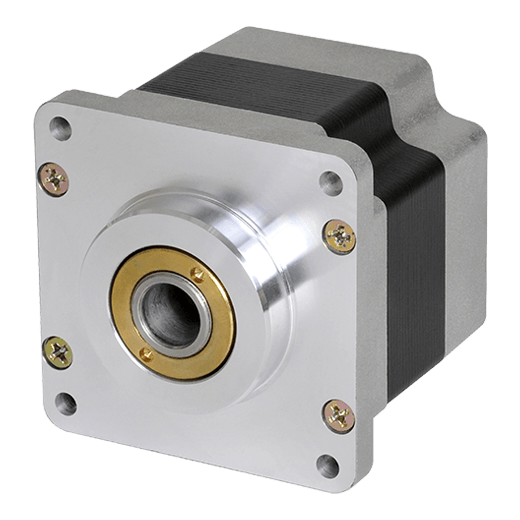

AH16K-M569W - 5-фазные шаговые двигатели (тип полых валов)
* изображения могут отличаться
AH16K-M569W
- Базовый угол (шаг) электродвигателя [полный/половинный] : 0.72º/0.36º
- Макс. удерживающий момент : 16.6кгс·см
- Момент инерции ротора электродвигателя : 560г·см²
- Сопротивление обмотки : 1,8 Ом
- Номинальный ток : 1,4 A/фазу
- Подключение кабелей : Пятиугольник
- Степень защиты : IP30
Лист технических данных Печать
| Базовый угол (шаг) электродвигателя [полный/половинный] | 0.72º/0.36º |
|---|---|
| Макс. удерживающий момент | 16.6кгс·см |
| Момент инерции ротора электродвигателя | 560г·см² |
| Сопротивление обмотки | 1,8 Ом |
| Номинальный ток | 1,4 A/фазу |
| Длина двигателя | 89 мм |
| Тип вала | Два вала |
| Подключение кабелей | Пятиугольник |
| Степень защиты | IP30 |
| Электромагнитный тормоз:номинальное напряжение возбуждения | 24 В пост. тока ±10% (неполярная модель) |
| Электромагнитный тормоз:номинальный ток возбуждения | 0,33 A |
| Электромагнитный тормоз:статический момент | 8кгс·см |
| Электромагнитный тормоз:момент инерции ротора | 29×10@(^-7)кгс·см² |
| Электромагнитный тормоз:Тип B | Питание вкл.: тормоз отпущен, питание выкл.: тормоз работает |
| Электромагнитный тормоз:время срабатывания | макс. 25мс |
| Электромагнитный тормоз:время отпускания | Макс. 20мс |
| Масса | Брутто ~1.57кг (Нетто ~1.3кг) |
※Длина двигателя измеряется без вала.※Макс. удерживающий момент/макс. допустимый момент - это крутящий момент для поддержания остановки двигателя при подаче номинального тока и он является стандартным методом сравнения характеристик двигателей.※Вес указан с учетом веса упаковки. В скобках указан вес устройства без упаковки.※Условия окружающей среды указываются для условий без замерзания или конденсации.
Файлы для скачивания
- Ничего не найдено
-
- {{ result.parntsBbsCtgryNm }}
- {{ result.bbsCtgryNm }}
{{ (result.nationAtchVoList && result.nationAtchVoList.length > 0 && ['pdf','cad', 'zip'].includes(result.nationAtchVoList[0].extension?.toLowerCase())) ? result.nationAtchVoList[0].extension : 'etc' }} {{ result.nttSj }}- {{ result.parntsBbsCtgryNm }}
- {{ result.bbsCtgryNm }}
{{ (result.nationAtchVoList && result.nationAtchVoList.length > 0 && ['pdf','cad', 'zip'].includes(result.nationAtchVoList[0].extension?.toLowerCase())) ? result.nationAtchVoList[0].extension : 'etc' }} {{ result.nttSj }}Выбор языкаСкачать версиюИспользуется вместе с
-

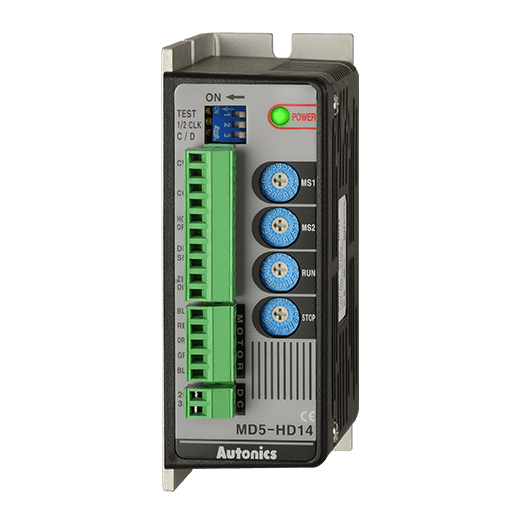

MD5 Серия
Драйверы 5-фазного шагового двигателя серии MD5 обеспечивают сверхточное управление двигателями при минимальном механическом шуме и низкой вибрации. Изолированный вход на базе оптопары минимизирует электрические помехи. Эти двигатели также обладают различными встроенными функциями, включая функции автоматического снижения тока и самодиагностики. Модели с поддержкой режима микрошага позволяет использовать низкую частоту вращения и прецизионную настройку (до 250 делений).
-
PMC-1HS/2HS Серия
